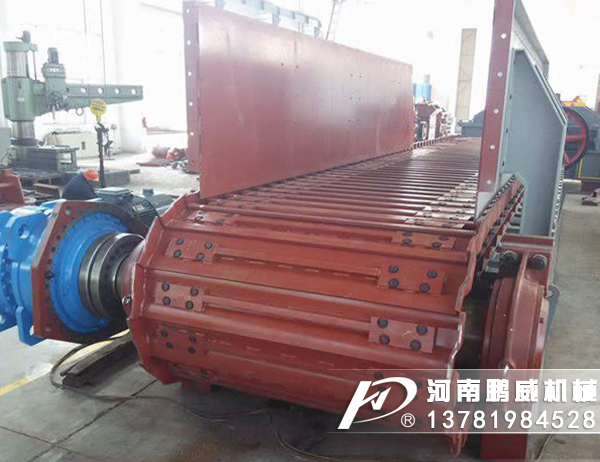

      板式給料機-鏈板式給料機

      板式給料機-鏈板式給料機

      歡迎來廠參觀,可以免費試驗樣品,機器型號齊全!立即預約

      【進料粒度】400mm以下

      【處理能力】35-1200t/h

      【應用領域】:礦山、選廠、化工、水泥、建材等部門

      【適用物料】:松散密度小于1200kg/m3、塊重小于140kg、溫度350℃以下的物料

      咨詢及報價

      咨詢考察熱線:13781984528

      板式給料機又稱板式喂料機、板喂機、鏈板式給料機,主要用于沿水平或傾斜方向向破碎機、輸送機或其他工作機械連續均勻地配給和轉運物料。該板喂機尤其適用于輸送大比重、大粒度、磨損性強的物料,可水平安裝,也可傾斜安裝。

      安裝調試
      1、板式給料機在正式安裝前20天,必須按基礎圖尺寸把基礎位置澆注完畢。
      2、安裝時根據安裝基礎首先定出板式給料機的縱向中心線和頭輪裝置的主動輪軸以及尾輪裝置的尾輪軸的橫向中心線。
      3、安裝順序為:頭輪裝置、尾輪裝置、中間架、支重輥、鏈條、鏈板,較后安裝支承與攔板。
      4、安裝時必須注意:
      (1)拉線校對使頭部鏈輪和尾部鏈輪的縱向中心線重合,其誤差不得超過2.5mm。
      (2)中間機架安裝要求互相平行。
      (3)安裝鏈板時應把每塊鏈板的大圓弧蓋住另一塊鏈板,并且使大圓弧的朝向和輸送方向一致。
      (4)傳動裝置的中心高和給料機傳動軸聯軸器的中心高應一致,其偏位即可。

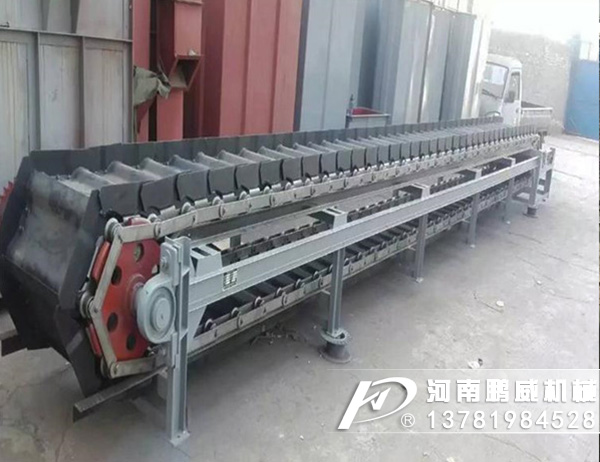

      板式給料機-鏈板式給料機

      工作原理

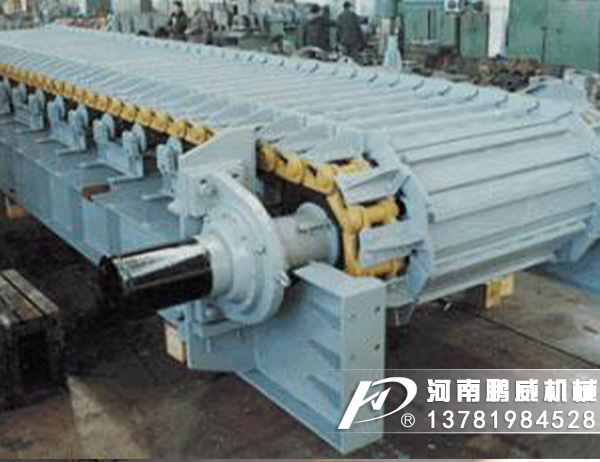

      板式給料機在運行過程中,采用高強度推土機模鍛鏈條為牽引件,兩根鏈條繞過安裝在機體頭部的一對驅動鏈輪和機體尾部的一對張緊輪聯成封閉形回路,在兩排鏈條的每個鏈節上裝配了相互交迭的、重型結構的輸送槽而成為一個連續的能夠運載物料的輸送線路。其自重和物料的重量由安裝在機體上多排支重輪、鏈托輪和滑道梁支承。傳動系統經交流變頻調速電動機聯接減速機,再由漲套與驅動裝置直聯驅動運載機構低速運行。將尾部料倉卸入的物料沿輸送線路運至機體的前方排出,實現向下方的工作機械連續均勻喂料的目的。

      特點

      板式給料機為連續輸送物料機械的一種,主要用于原礦一級破碎給料,是沿水平或華僑的線段由貯料倉向破碎機、輸送機或其他工作機機連續均勻地配給或轉運各種松散物料的通用固定式給料機。
      1、適用范圍,對具有鋒利棱角的和對輸送機有強烈磨損性的物料或成件物品都可輸送,規程密度不大于2400kg/m3。還適宜輸送小于400°C以下的高溫物料。
      2、牽引鏈條強度高,可作較長距離的輸送,本產品較大輸送長度可達18m。
      3、布置靈活,板式給料機可左傳動,也可右傳動,可水平輸送物料,也可傾斜輸送物料。其傾斜角0a25°。用戶可根據實際現場選定。
      4、鏈板抗彎強度大,耐沖擊。
      5、運行平穩可靠、噪音小。

      結構

      1、傳動裝置:傳動裝置包括電動機、減速機、聯軸器、機架等。
      2、頭輪裝置包括頭部機座、主動軸、鏈輪、傳動軸、前機架等。
      3、鏈條
      4、鏈板
      5、尾輪裝置:包括鏈輪、后機架、拉緊裝置等。
      6、支承與攔板
      7、中間架以上各部分出廠前己裝配好,安裝時依據總裝圖的形式及基礎位置,
