驅動裝置:采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。
頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。
機殼:機殼為U型或O型，上部加防雨型機蓋，材質有不銹鋼或碳鋼或玻璃鋼。

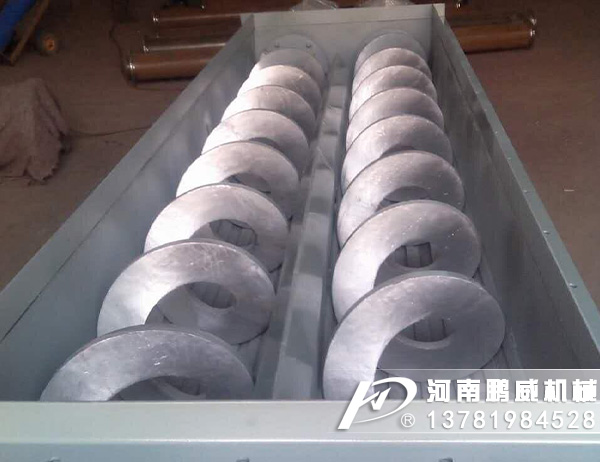

無軸螺旋體:材質為不銹鋼或碳鋼。
槽體襯板:材質為耐磨的塑料板或橡膠板或鑄石板等。
進、出料口:有方形和圓形兩種，一般進、出料口形式由用戶決定。
無中心軸干擾,對于輸送帶狀、易纏繞物料有特殊的優越性。 無軸螺旋輸送機用途: xLS型系列無軸螺旋輸送機用于污水處理廠輸送中細格柵其柵條凈距50mm的除污機柵渣和壓濾機泥餅等物料。 環保性能好。采用全封閉輸送和易清洗的螺旋表面，可保證環境衛生和所送物料不受污染、不泄漏。 扭距大、能耗低。由于螺旋無軸，物料不易堵塞，排料口不堵塞，因而可以較低速度運轉，平穩傳動，降低能耗。扭距可達4000N/m。輸送量大。輸送量是相同直徑傳統有軸螺旋輸送機的1.5倍。輸送距離長。單機輸送長度可達60米。并可根據用戶需要，采用多級串聯式安裝，超長距離輸送物料。能機動工作，一機多用。既可下方出料，又可端頭出料。采用特制襯板，該機可在高溫下工作。結構緊湊，節省空間，外型美觀，操作簡便，經濟耐用。
|
規 格 |
WLS150 |
WLS200 |
WLS250 |
WLS300 |
WLS400 |
WLS500 |
||
|
螺旋體直徑 |
Φ150 |
Φ184 |
Φ237 |
Φ284 |
Φ365 |
Φ470 |
||
|
外殼管直徑 |
Φ180 |
Φ219 |
Φ273 |
Φ351 |
Φ402 |
Φ500 |
||
|
允許工作角度(α) |
0-30° |
0-30° |
0-30° |
0-30° |
0-30° |
0-30° |
||
|
最大輸送長度 |
12 |
13 |
16 |
18 |
22 |
25 |
||
|
最大輸送能力m3/h |
2.4 |
7 |
9 |
13 |
18 |
28 |
||
|
電機 |
型號 |
L≤7 |
Y90L-4 |
Y100L1-4 |
Y100L2-4 |
Y132S-4 |
Y160M-4 |
Y160M-4 |
|
功率(Kw) |
1.5 |
2.2 |
3 |
5.5 |
11 |
11 |
||
|
型號 |
L>7 |
Y100L1-4 |
Y100L2-4 |
Y112M-4 |
Y132M-4 |
Y160L-4 |
Y160L-4 |
|
|
功率(Kw) |
2.2 |
3 |
4 |
7.5 |
15 |
15 |
||
