      滾軸篩

      滾軸篩

      歡迎來廠參觀,可以免費試驗樣品,機器型號齊全!立即預約

      【進料粒度】≤500mm

      【處理能力】300-2500t/h

      【應用領域】:礦山,煤礦,石礦,冶金,電廠,建筑等行業

      【適用物料】:礦石、煤炭、建筑垃圾、廢舊金屬、石灰石、煤矸石、青石、花崗巖等

      咨詢及報價

      咨詢考察熱線:13781984528

      鵬威機械生產的滾軸篩,滾軸正弦篩,對于煤礦廠原煤分級篩選,煤炭煤矸石篩分,火電廠供煤系統和礦山石料篩選使用。一般分為傾角形式和水平形式,篩片一般分為橢圓篩片,菱形篩片,交叉蝶形篩片等,這個是根據現場使用情況要求來設計決定,可以根據用戶要求設計定制適合的機型。篩面由很多根平行排列的、其上交錯地裝有篩盤的輥軸組成,滾軸通過鏈輪或齒輪傳動而旋轉,其轉動方向與物料流動方向相同。為了使篩上的物料層松動以便于透篩,篩盤形狀有偏心的和異形的。為防止物料卡住篩軸,裝有保險裝置。滾軸篩全部為座式,有左傳動和右傳動之分。也分為單驅動和多驅動。

      工作原理

      滾軸篩篩軸是按不同的工作角度布置的,所以當物料在工作角度較高的位置運行時速度較快;當物料在工作角度較低的位置運行時速度較平緩。兩種不同速度運行下的物料,在篩面某一位置相匯時開始做軸向運動,這樣就使物料均勻地分布在篩面上,達到了提高篩分效率的目的。所有殼體均由鋼板焊接而成,箱體內兩側固定有耐磨襯板,大大提高了設備的壽命。每根軸由獨立的齒輪馬達驅動。軸本身由2個自調心滾子軸承支撐 ,馬達、錐齒輪減速器通過聯軸器與滾軸相連 , 考慮到滾軸數量較多 , 運行工況惡劣 , 聯軸器采用蛇簧聯軸器 , 許用精度低 , 結構簡單。為便于制造和維修 ,篩箱與機座、電機底座與機座、篩箱側板組件和蓋板之間靠螺栓連接。在篩機入料端設置了1 個利用電動推桿機構控制的旁路翻板裝置 ,不僅可以用于系統中出現意外故障時臨時卸料 ,而且當來煤粒度較小時也可直接從旁路通過。因此 ,煤流既可經篩面篩分 ,又可以經旁路通過。

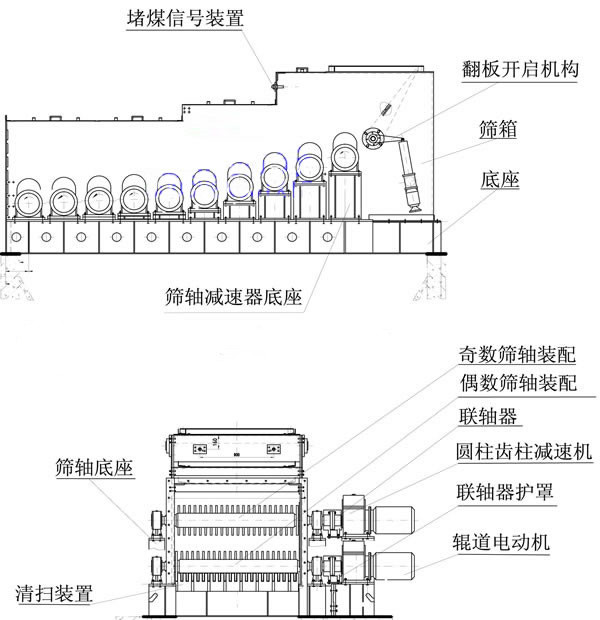

      結構組成:滾軸篩主要由前篩箱、中篩箱、后篩箱、下篩箱、篩軸及煤擋板六部分組成。

      1、機體部分:機體為焊接件,所有篩軸總成通過聯結螺栓固定在機體,機體側面裝有襯板。

      2、機蓋部分:機蓋為焊接件,機蓋起密封作用,機蓋上面設有檢修門,前、后跟進煤斗和出口罩殼聯結。
      3、篩軸總成部分:篩軸總成由輥道電機(含減速機)、篩軸、篩片、平鍵、鎖緊螺母、聯軸器、軸承座及軸承座附件組成,輥道電機(含減速機)與篩軸通過聯軸器直聯。
      4、進煤斗部分:帶旁路的進煤斗為焊接件,內設擋板,擋板通過電動推桿執行器推動,限位翻轉,進煤斗內裝有襯板。
      5、出口罩殼部分:出口罩殼為焊接件,出口罩殼起密封作用,出口罩殼上面設有檢修門。

      6、控制柜部分:適用于燃煤火力發電廠輸煤系統和煤礦選煤系統,對煤炭粒度進行篩分。

      技術參數

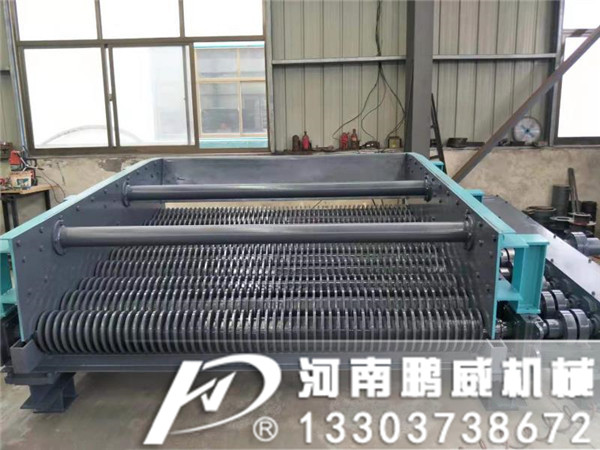

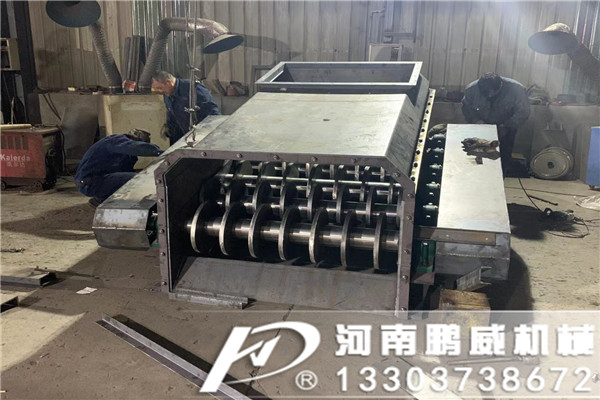

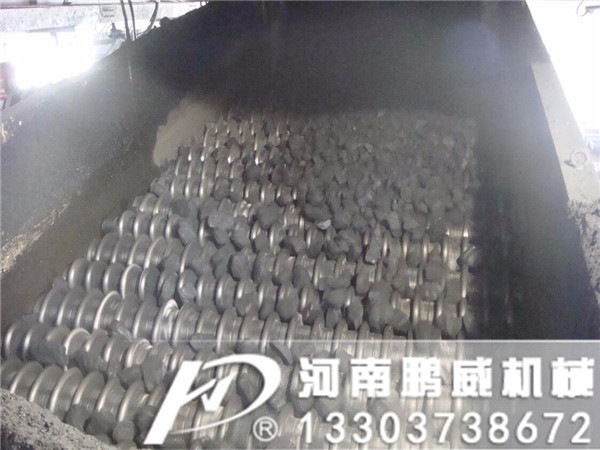

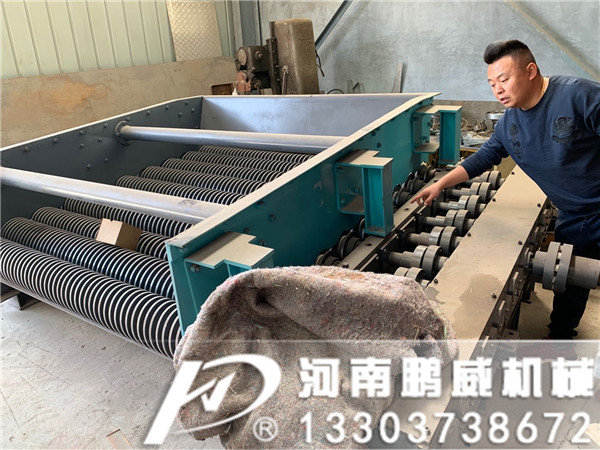

      真機圖片

      更多設備詳情可咨詢河南鵬威機械設備有限公司!

      鵬威機械廠家提示:請通過正規渠道購買鵬威機械產品,官網:w w w . k d z d s . c o m以保障您的合法權益!
      鵬威機械設備有限公司竭誠為您服務:訂購咨詢電話:1 3 3 0 3 7 3 8 6 7 2
